Как выбрать счетчик воды

Виды счетчиков воды

В зависимости от принципа действия, водомеры бывают следующих типов:

• Тахометрические. Поток воды перемещает крыльчатку или турбину прибора, которая имеет механическую связь со счетным устройством.

• Электромагнитные. Счетным механизмом фиксируется скорость движения воды.

• Ультразвуковые. Используется акустический эффект от ультразвука, передаваемого по трубам.

• Вихревые. В потоке воды находится тело определенной формы, при обтекании которого образуются вихри. Частота вихрей пропорциональна скорости движения жидкости, что позволяет определить ее расход.

• Импульсный. Конструктивно прибор аналогичен тахометрическим, но имеет дополнительно магнитную муфту для приема и переноса информации на индикатор.

Тахометрические счетчики воды

Виды

Крыльчатые водомеры подразделяются на типы:

• Одноструйные. Характеризуются довольно высокой турбулентностью, что снижает точность измерений.

• Многоструйные. Разделение потока жидкости позволяет снизить турбулентность и повысить точность измерений прибора.

В зависимости от системы считывания сигнала, турбинные счетчики воды бывают:

• механические;

• индукционные.

Турбинные и крыльчатые водосчетчики по расположения счетного элемента подразделяются на:

• Сухие. Механизм находится в непосредственном контакте с водной средой, поэтому в процессе эксплуатации загрязняется, что негативно отражается на точности измерений.

• Мокрые. Механизм не контактирует с водой — среды разделены немагнитной перегородкой. Рабочие части остаются чистыми от отложений, что увеличивает их срок службы.

Существуют модели тахометрических водяных счетчиков с вертикальным или горизонтальным монтажом, а также универсальные устройства, которые могут устанавливаться в любом положении.

Одноструйные счетчики воды

Одноструйные водомеры — сухоходные приборы, которые измеряют потребление воды путем считывания числа оборотов крыльчатки под действием одного потока жидкости. Для передачи информации о вращении крыльчатки используется магнитная муфта. Отсутствие контакта измерительного механизма с водой обеспечивает долговечность прибора.

К достоинствам одноструйных счетчиков относят:

• защита от воздействия магнитного поля;

• высокая точность измерений;

• наличие импульсных выходов позволяет считывать измерения дистанционно.

Многоструйные счетчики воды

Отличие многоструйных водомеров от одноструйных заключается в том, что конструкция предусматривает элемент, который разделяет поток воды перед крыльчаткой на струи. Такое техническое решение позволяет снизить турбулентность жидкости и повысить точность измерений.

Конструкция прибора обеспечивает простой монтаж и элементарный демонтаж для проведения поверки. Водомер может быть оснащен импульсными выходами для дистанционного контроля показаний. С помощью переходных втулок счетчик можно установить заподлицо с декоративной поверхностью.

Вентильные водяные счетчики

Водосчетчик вентильного типа — сухоходный прибор, который работает по принципу, аналогичному описанному выше. Его отличительная особенность заключается в том, что в нем возможна установка водопроводного вентиля.

Лицевая сторона счетчика имеет возможность изменять свое положение на 360° и поворачиваться в любом направлении. Это обеспечивает максимальное удобство считывания показаний, независимо от расположения и места установки прибора. Конструкция может предусматривать импульсный выход.

Комбинированные водяные счетчики

Конструкция водомера предусматривает как крыльчатку, так и турбину, расположенные в одном корпусе. Современные модели предусматривают установку обоих рабочих органов в одной плоскости.

Крыльчатый счетчик используется при небольшом напоре воды. Когда его пропускной способности недостаточно, срабатывает клапан, и жидкость подается на турбинный счетчик.

Счетчики горячей воды

Учет потребления горячей воды осуществляется с помощью специальных моделей водомеров, в которых используются материалы, обладающие устойчивостью к воздействию высоких температур. Конструкция приборов и принцип действия принципиально не отличается от моделей, предназначенных для системы ХВС. Рабочим механизмом может быть крыльчатка или турбина.

Технические нормативы допускают более высокую погрешность измерений потребления горячей воды, чем холодной.

Электронные счетчики воды

Принцип действия электронных водомеров не отличается от работы крыльчатых и турбинных приборов с той разницей, что от механических имеется возможность определять реальную температуру воды. Это позволяет оплачивать за потребленный объем воды с температурой, которая соответствует нормативным значениям.

Измерение температуры жидкости в водосчетчике осуществляется с помощью датчиков. Один настроены таким образом, что вода имеет температуру, которая в соответствии с ГОСТом учитывается как холодная. Другой ведет учет воды, которая классифицируется, как подогретая, третий фиксирует объем горячей воды.

Трехуровневая система датчиков применяется не во всех моделях. Существуют приборы, которые учитывают только граничные пределы горячей и холодной воды.

Полученная с датчиков информация поступает в суммирующий блок. Сумматор показывает итоговую цифру потребленного количества воды.

Преимущества электронных водомеров:

• Оплата производится дифференцированно: за потребленный объем и в зависимости от температуры воды.

• Дисплей счетчика может быть установлен в любом удобном месте.

• Автономная работа прибора обеспечивается батарейкой, поэтому работа устройства не зависит от электросети.

Основные параметры счетчиков воды

На корпусе водомера содержится краткая информация о приборе:

• Номинальный расход (Qn). Определяет скорость движения воды, при которой погрешность измерений минимальная.

• Максимально допустимая скорость потока (Qmax). При значениях, не превышающих этот показатель, прибор работает безошибочно.

• Минимальная скорость потока (Qmin). Указывает минимальное значение, при котором погрешность счетчика находится в допустимых пределах.

• Переходный расход (Qt). Показатель, при котором величина максимально допустимой погрешности изменяется.

• Номинальный диаметр (DN). Диаметр отверстия соединительных патрубков.

• Номинальное давление (PN). Внутреннее давление в приборе, которое соответствует максимальному рабочему давлению воды.

В зависимости от назначения счетчики внешне отличаются по следующим признакам:

• Холодная вода — синий корпус и маркировка 40°C.

• Горячая вода — красный корпус с маркировкой 90°C.

• Для горячих жидкостей с температурой выше 90°C наносится маркировка 150°C.

Выбор водомера

Счетчик воды подбирают в зависимости от условий эксплуатации:

• Многоэтажный дом. Предпочтение отдается тахометрическим водяным счетчикам, так как пропускная способность внутридомовых магистралей относительно небольшая. Компактные приборы просты в монтаже и не требуют электропитания. Кроме этого, механические счетчики нетребовательны к качеству воды в отличие от ультразвуковых и магнитных моделей.

• Частный дом. Выбор модели прибора зависит от места его установки. Если предполагается монтаж в доме, то используется тахометрический счетчик. Если водомер устанавливается в колодце, то нужен мокроходный вариант. Если прибор интегрируется в систему «умный дом», то следует установить импульсный счетчик воды.

Другие виды водомеров в быту не применяются, так как это дорогостоящие приборы, эксплуатация которых нецелесообразна в данных условиях.

Популярные модели водяных счетчиков

VALTEC VLF-15U

Водосчетчик VALTEC VLF-15U — универсальная модель, которая может использоваться для учета расхода холодной и горячей воды. Рабочая температура находится в диапазоне от 5°C до 95°C.

Прибор европейского уровня оптимально подходит для установки в квартирах. Он выполнен в прочном корпусе и поставляется с защитной пленкой на стекле.

Класс точности В  обеспечивает достаточную точность измерений для бытовых приборов. Номинальный расход составляет 1,5 м³/ч. Монтажная длина без сгонов равна 110 мм.

Преимущества:

• Прочные опоры крыльчатки выполнены из кварцевого материала, что обеспечивает прибору долговечность.

• Применение технологии горячего прессования латунного корпуса допускает кратковременную повышенную термическую нагрузку.

• Защитное покрытие обеспечивает высокую коррозионную стойкость.

• Конструкция включает антимагнитную защиту.

• Монтаж счетчика может выполняться как горизонтально, так и вертикально.

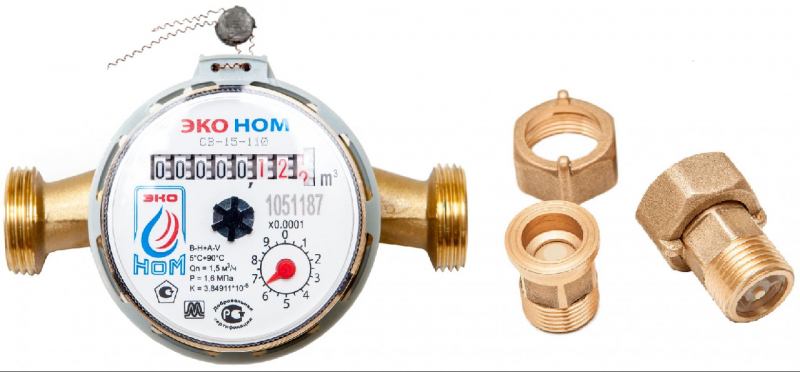

ЭКО НОМ СВ-15-110

Водосчетчик ЭКО НОМ СВ-15-110 — одна из лучших отечественных моделей, которая характеризуется функциональностью и надежностью. Прибор установлен в прочный немагнитный корпус, который обеспечивает длительный срок эксплуатации. Счетчик удобен в монтаже, так как может устанавливаться в вертикальном и горизонтальном положении без существенного влияния на порог чувствительности.

Преимущества:

• Корпус выполнен из латуни, которая обладает высокими прочностными характеристиками и устойчивостью к коррозии.

• Полипропиленовая крыльчатка устойчива к воздействию высоких температур и может эксплуатироваться при температурах выше 90°C. Материал не содержит бисфенол А и способен выдерживать значительные нагрузки.

• Антимагнитная защита.

• Низкая чувствительность к качеству воды.

• Удобный монтаж и комфортная эксплуатация.

Экомера ЭКО-15

Водосчетчик Экомера ЭКО-15 — компактная модель, которая отличается универсальностью и функциональностью. Прибор работает в широком диапазоне температур и приспособлен к низкому качеству воды в многоквартирных и частных домах.

Преимущества:

• Устойчивость к агрессивному химическому воздействию.

• Материалы корпуса и узлов выполнены из прочных материалов, обладающих коррозионной устойчивостью.

• Измерительная система работает стабильно без срывов.

• Встроенная антимагнитная защита.

Норма СВКМ-25Х

Водосчетчик Норма СВКМ-25Х — современный прибор, предназначенный для использования в сетях с высоким потреблением воды. Он может установлен в систему водоснабжения в горизонтальном и вертикальном положении.

Для изготовления корпуса используется хромированная латунь, которая обладает высокой прочностью и коррозионной стойкостью. Конструкция муфты дополнена антимагнитной прослойкой.

Монтажная длина составляет 160 мм, что больше стандартного размера. Эту особенность необходимо учитывать при выборе прибора для дома.
