Конструкция и принцип действия
Водяной конвектор представляет собой компактный прибор отопления, который интегрируется в централизованную или автономную отопительную систему. Передача тепла от устройства в атмосферу помещения происходит за счет конвекции.
Основной элемент конвектора — это теплообменник, выполненный из металлической трубы, с оребрением, которое предназначено для увеличения теплоотдачи. Устройство соединяется с трубами системы отопления с помощью фитингов, установленных в торцах прибора. Для удаления воздуха из системы предусмотрен воздушный клапан.
Все основные элементы конвертера помещены в металлический корпус, который покрыт порошковой краской. Забор и выход воздуха осуществляется через решетку или отверстия. Конструкция некоторых моделей предусматривает терморегулятор, позволяющий устанавливать температурный режим.

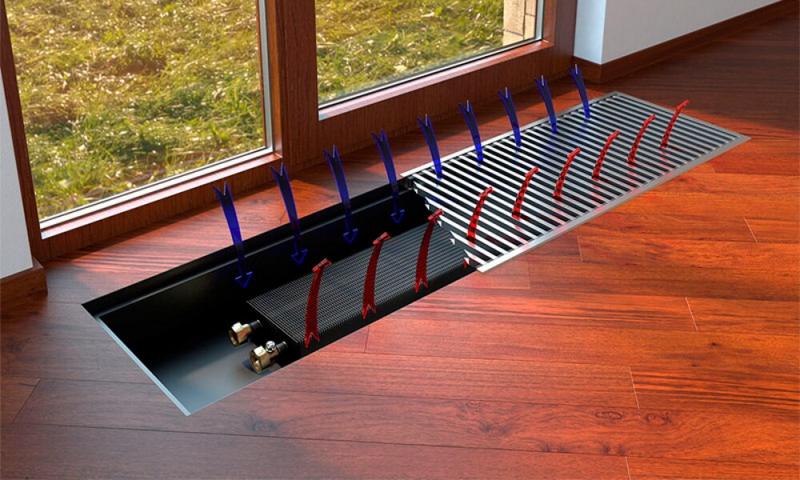

Конвективный теплообмен в приборе с естественной вентиляцией происходит за счет перемещения нагретых более легких воздушных масс вверх, который вытесняет более плотный холодный воздух. Последний опускается вниз, забирается через решетку конвектора, нагревается теплообменником, устремляется вверх и цикл повторяется.
В моделях с принудительной вентиляцией предусмотрен вентилятор, благодаря которому происходит более интенсивное движение воздушных масс. Принцип работы аналогичен описанному выше.
Преимущества
Достоинствами водяных конвекторов принято считать:
-
Быстрый и равномерный нагрев воздуха в помещении.
-
Создание тепловой завесы перед оконными и дверными проемами.
-
Небольшая масса вместе с теплоносителем позволяет фиксировать прибор на стены с малой несущей способностью.
-
Встраиваемые модели становятся незаметными в интерьере.
-
Навесные варианты выглядят эстетично и привлекательно.
-
Безопасность достигается за счет невысокой температуры поверхности устройства.
-
Абсолютная пожаробезопасность.
Конвертерное водяное отопление не лишено недостатков:
-
Более высокая стоимость по сравнению с отопительными радиаторами такой же мощности.
-
Неравномерное распределение воздушных потоков возникает только в случае ошибок при монтаже.
-
Требовательность к уходу, так как скопившаяся пыль циркулирует вместе с потоками воздуха.
-
При установке в помещениях с высокими потолками эффективность прибора снижается.
-
Сложный монтаж моделей, встраиваемых в пол.
Виды водяных конвекторов
На рынке представлены разнообразные модели водяных конвертеров, которые отличаются размерами и техническими характеристиками. Все они по способу установки подразделяются на следующие виды:
-
напольные;
-
настенные;
-
плинтусные;
-
внутрипольные;
-
цокольные.
Напольные водяные конвекторы
Модели конвекторов, предусматривающие напольную установку, характеризуются компактными габаритами. Они широко используются для отопления помещений с панорамными окнами. К прибору подключаются трубы отопительной системы, которые монтируются в полу, поэтому устройство выглядит эстетично и гармонично вписывается в интерьер. Подобрав модель с оптимальными размерами, можно обеспечить хороший обзор из окон и добиться эффективной работы отопления.Настенные водяные конвекторы
Настенные модели конвекторов имеют минимальную толщину, а габариты аналогичны традиционным отопительным радиаторам. Для подоконников обычной высоты используются высокие приборы, а для низких предназначены миниатюрные устройства, причем размеры не оказывают влияния на эффективность отопления. Настенные модели также могут быть установлены на глухих стенах.
Область применения приборов с настенным монтажом обширна: от жилых помещений и офисов до торговых залов магазинов, складов и производств. Модели с декоративной отделкой используются при оформлении дизайнерских интерьеров.
Плинтусные водяные конвекторы
Плинтусные модели конвекторов — новинка на российском рынке. Они имеют миниатюрные габариты, позволяющие организовать плинтусное отопление.
Такое техническое решение имеет свои преимущества:
-
Воздух прогревается равномерно по всей высоте.
-
Ультракомпактные размеры.
-
Высокая эффективность системы отопления.
Благодаря конвективному теплообмену и продуманной конструкции плинтусные конвекторы хорошо справляются со своей функцией и обеспечивают комфорт в помещении.
Внутрипольные водяные конвекторы
Устройство вместе с трубами после монтажа полностью скрыто в полу — о них только напоминают технологические отверстия, обеспечивающие циркуляцию воздуха. Для укладки конвектора в полу выполняется ниша, которая по окончании работ маскирует решетка.
Одного внутрипольного прибора с достаточной шириной достаточно для обеспечения комфортной температуры в просторном помещении с панорамными окнами. В отличие от напольных моделей, обзору ничего не мешает. Для создания воздушной завесы монтаж прибора возможен в дверном проеме, при этом не создается препятствий для перемещения через него.
Внутрипольные водяные конвекторы — оптимальный вариант для помещений, к которым предъявляются повышенные требования по оформлению. В частных домах можно создавать уникальные интерьеры, в которых чужеродные по стилистике предметы не нужны.Цокольные водяные конвекторы
Цокольные модификации внутрипольных конвекторов — оригинальное решение, предусматривающее скрытый монтаж. Они устанавливаются в нишах, лестничных ступенях, межкомнатных перегородках, что позволяет создать эффективную невидимую отопительную систему. При создании эксклюзивного интерьера этот вариант отопительных приборов незаменим.
Для эффективной работы в цокольных конверторах предусматриваются вентиляторы, поэтому при монтаже необходимо продумать схему электрической разводки. Для снижения акустической нагрузки в устройствах используются малошумные вентиляторы, поэтому даже в ночное время обеспечиваются комфортные условия для отдыха.
Другие разновидности водяных конвекторов
Существует несколько модификаций конвекторов, которые позволяют решать специфические задачи:
-
Конвекторная скамейка. По форме изделия выглядит как скамейка, которая выполняет дополнительную функцию — обогрев. Находят применение в торговых центрах, автосалонах, медицинских центрах и общественных зданиях.
-
Конвекторный плинтус. Разновидность настенного конвектора, который заменяет обычный плинтус.
- Фасадные конвекторы. Встраиваются непосредственно в окна, что позволяет эффективно отсекать потоки холодного воздуха.
Особенности выбора
Подобрать оптимальный вариант водяного конвектора поможет теплотехнический расчет. В большинстве случаев достаточно приблизительно определить необходимую тепловую мощность, чтобы определиться с количеством приборов и подобрать модель.1. Мощность
Величина тепловой мощности водяного конвектора определяет площадь, которую прибор может отопить. Для получения приблизительного значения можно воспользоваться следующей зависимостью: для обогрева 1 м² помещения со стандартной высотой потолков требуется 100 Вт. При этом следует учитывать, что потери тепла через окна больше, чем через стены, поэтому эта величина в этом случае увеличивается до 200 Вт.2. Материалы
Материал теплообменника определяет эффективность и долговечность прибора, поэтому на этот параметр следует обратить особое внимание. В водяных конвекторах используют медь, сплав меди с алюминием, нержавеющую сталь.
Наибольшее распространение получили аппараты с медно-алюминиевым теплообменником, так как они наиболее сбалансированы по цене и качеству. Они имеют ряд преимуществ:
-
высокая теплоотдача;
-
нетребовательность к качеству теплоносителя;
-
устойчивость к коррозии.
Единственное преимущество конвекторов со стальным теплообменником — это доступная цена, по остальным параметрам сплав уступает медно-алюминиевым изделиям. Тем не менее такие приборы находят широкое применение. Медные теплообменники — наиболее эффективны и долговечны, но имеют высокую стоимость.
3. Габариты
Размеры конвектора определяют возможность установки устройства в выбранном месте. При этом обязательно учитывается расстояние от пола, стен и предметов. Эта информация содержится в сопроводительной документации к прибору.4. Степень защиты от влаги
Влагозащищенность — важный параметр конвектора в случае его установки в помещениях с высокой влажностью: ванной, бассейне, оранжерее и других. Отопительные приборы в зависимости от назначения подразделяются на два типа:
-
Предназначенные для эксплуатации в сухих помещениях, в которых среднегодовая влажность не превышает 85%.
-
Предназначенные для использования в помещениях, влажность в которых выше 85%. Для их изготовления используются коррозионноустойчивые материалы и улучшенные составы покрытий. Внутрипольные модели в этом случае обязательно предусматривают дренажную систему.
5. Тип циркуляции
Водяные конвекторы могут предусматривать естественную и принудительную циркуляцию воздуха. Первые маркируются — КВЕ, вторые КВП. Устройства, оснащенные вентилятором, создают эффективную тепловую завесу у проемов дверей и окон. Однако одновременно с этим понимают пыль, создают сквозняки и служат источником шума. Для питания вентилятора требуется подача электрического тока, что нужно учитывать при выборе места установки.
6. Рабочее давление
Подавляющее число водяных конвекторов имеют следующие характеристики::
-
рабочее давление — 1 МПа (10 бар);
-
опрессовочное давление — 1,6-2 МПа (16-20 бар).
В системе централизованного отопления давление по нормативам должно находиться в пределах 8-9,5 бар, в автономных — не более 3 бар. Таким образом, ограничений по установке конвекторов нет.
7. Объем теплообменника
Этот параметр важен для расчета автономной системы отопления. Среднее значение объема теплообменника водяного конвектора составляет 0,7-2 л. Эта величина зависит от количества труб и размера самого прибора..jpg "водяной конвектор отопления")
8. Температура
Максимально допустимая температура для водяного конвектора намного превосходит нормативное значение, и составляет +120-130℃. Для обеспечения безопасной эксплуатации прибора температура не должна превышать +60℃.9. Масса
Вес прибора играет большое значение при установке навесных моделей, особенно, на перегородки с небольшой несущей способностью. В среднем масса водяного конвектора, наполненного теплоносителем, находится в пределах 14-24 кг.10. Автоматика
Для точного поддержания температурного режима конвектор оснащается автоматикой. В систему входит термостат и клапан, благодаря которым регулируется подача теплоносителя в теплообменник.
Технология монтажа водяных конвекторов зависит от его типа. Прибор будет эффективно выполнять свою функцию только в том случае, если при установке не будут допущены ошибки. Особенно это касается встраиваемых моделей, так как придется сначала демонтировать, а затем монтировать облицовку снова. Можно избежать досадных промахов при организации отопления, обратившись в специализированную компанию. Как правило, предоставляется комплексная услуга, то есть специалисты помогут сделать теплотехнический расчет, выберут оборудование, установят его и протестируют. При этом всегда можно рассчитывать на дельную консультацию по эксплуатации конвектора.
